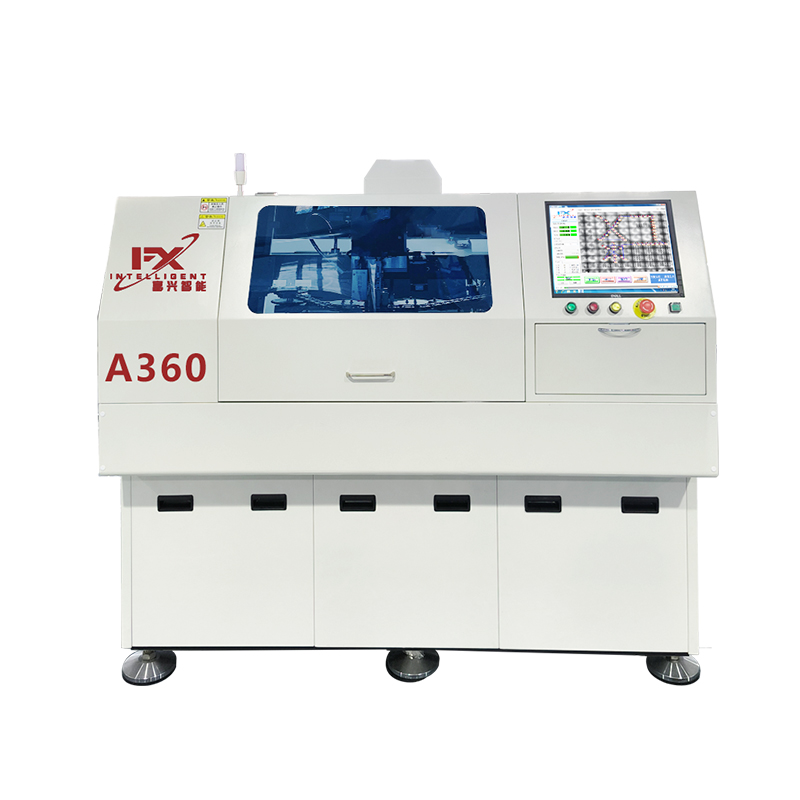

插件机是一种自动化设备，用于将电子元器件精确插装到电路板上，替代手工操作，提高生产效率和产品质量。其工作原理包括多个步骤和系统，以下是详细的工作过程和关键部件：
一、插件机的基本组成部分
供料系统：
- 功能：存储和提供电子元器件。
- 组成：编带料、料盘、供料架、振动供料器等。
- 原理：通过振动或机械传动，将元器件送到取料位置。
取料系统：
- 功能：从供料系统中取出元器件。
- 组成：取料头、吸嘴（或夹具）、气动装置。
- 原理：利用气动或机械手臂将元器件从供料系统中取出，并将其准确定位。
传输系统：
- 功能：将电路板传送到指定位置。
- 组成：输送带、定位装置。
- 原理：通过电机驱动的输送带，将电路板传送到插件位置，并通过定位装置精确对准。
插装系统：
- 功能：将元器件插装到电路板上。
- 组成：插装头、插针、压力传感器。
- 原理：插装头将取料系统提供的元器件插入电路板上的对应孔位，压力传感器检测插装压力，确保插装质量。
控制系统：
- 功能：控制和协调各部分工作。
- 组成：PLC（可编程逻辑控制器）、操作面板、传感器。
- 原理：通过编程逻辑和传感器反馈，控制供料、取料、传输和插装系统的同步工作。
二、插件机的工作过程
供料阶段：
- 元器件由供料系统排列整齐，通过振动或机械传动进入取料位置。
取料阶段：
- 取料头移动到供料位置，利用吸嘴或夹具从供料架上取出元器件。
- 取料头将元器件传送到插装位置，期间可能经过视觉系统检测元器件的正确性和位置。
电路板定位：
- 电路板通过输送带传送到插装位置，并由定位装置精确对准。
- 传感器检测电路板是否到位，并发送信号给控制系统。
插装阶段：
- 插装头将取料系统提供的元器件插入电路板上的对应孔位。
- 压力传感器检测插装压力，确保元器件完全插入且无损坏。
- 插装完成后，插装头返回初始位置，准备进行下一个元器件的插装。
质量检测：
- 插装完成后，视觉系统或其他检测装置检查元器件插装的正确性和质量。
- 检测结果反馈给控制系统，如有异常则进行相应处理。
电路板移出：
- 插装完成并通过质量检测的电路板由输送带传送至下一工序或收集区域。
- 同时，新一块电路板传送到插装位置，重复上述过程。
三、插件机的优势
- 高效率：自动化操作大大提高了元器件插装速度。
- 高精度：通过精密控制和传感器反馈，确保插装位置和压力的准确性。
- 一致性：避免了人为操作带来的差异，保证了产品质量的一致性。
- 降低成本：减少了对人工操作的依赖，降低了人力成本和出错率。
- 可扩展性：现代插件机通常具有模块化设计，可以根据生产需求灵活调整和扩展功能。
插件机通过供料、取料、传输、插装和控制系统的协调工作，实现了电子元器件的高效、精准插装。其自动化和智能化的特性，显著提升了电子制造的生产效率和产品质量，逐渐成为电路板插装工艺的主流选择。随着技术的不断进步，插件机将进一步发展，满足更高精度和更复杂生产需求。
