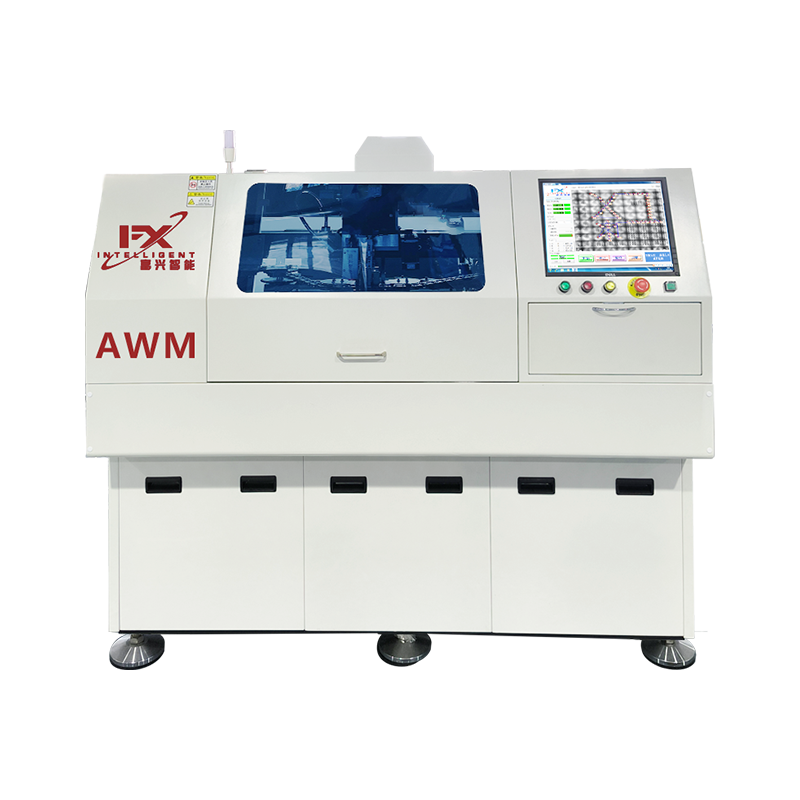

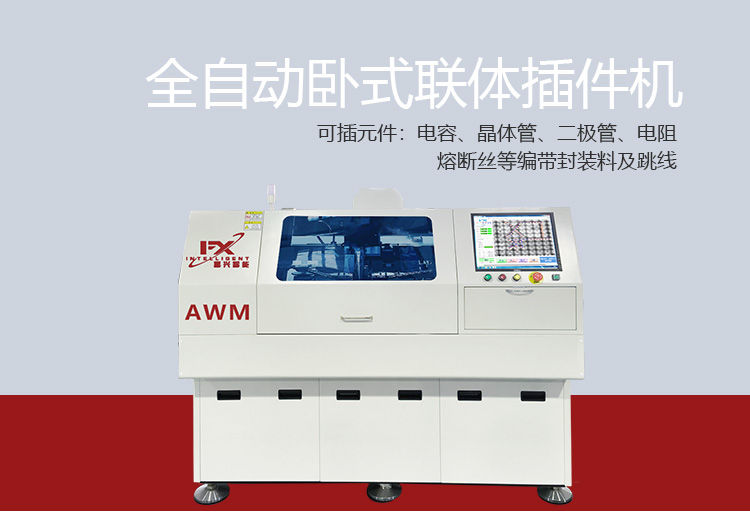

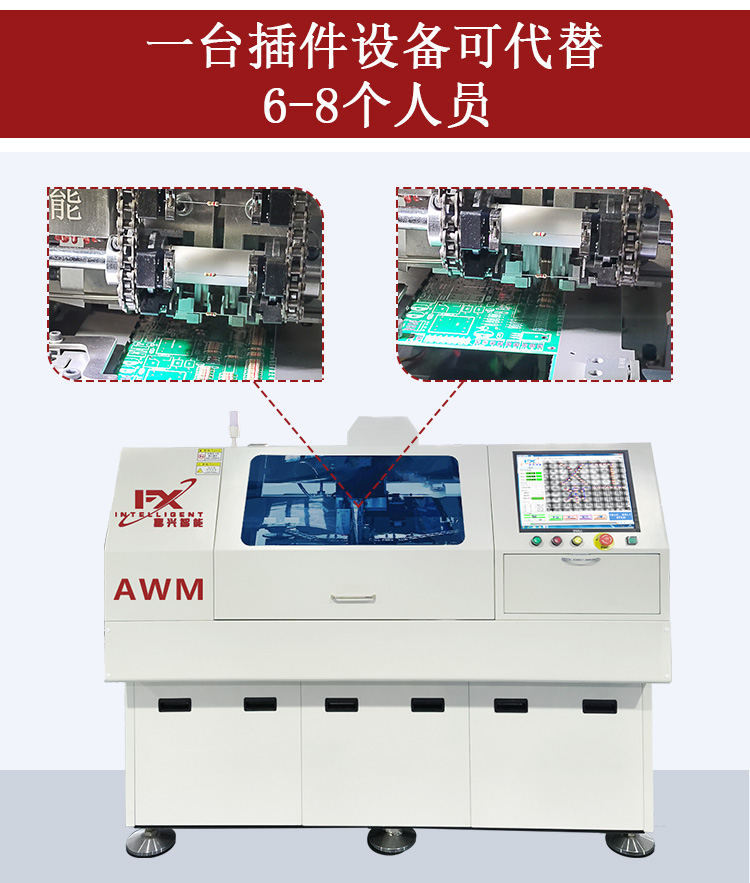

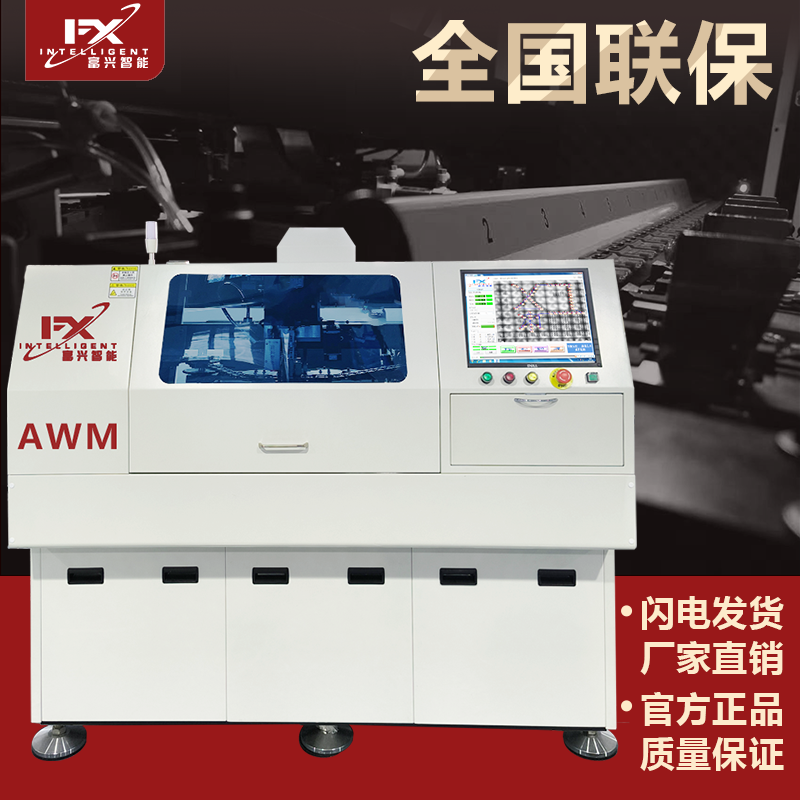

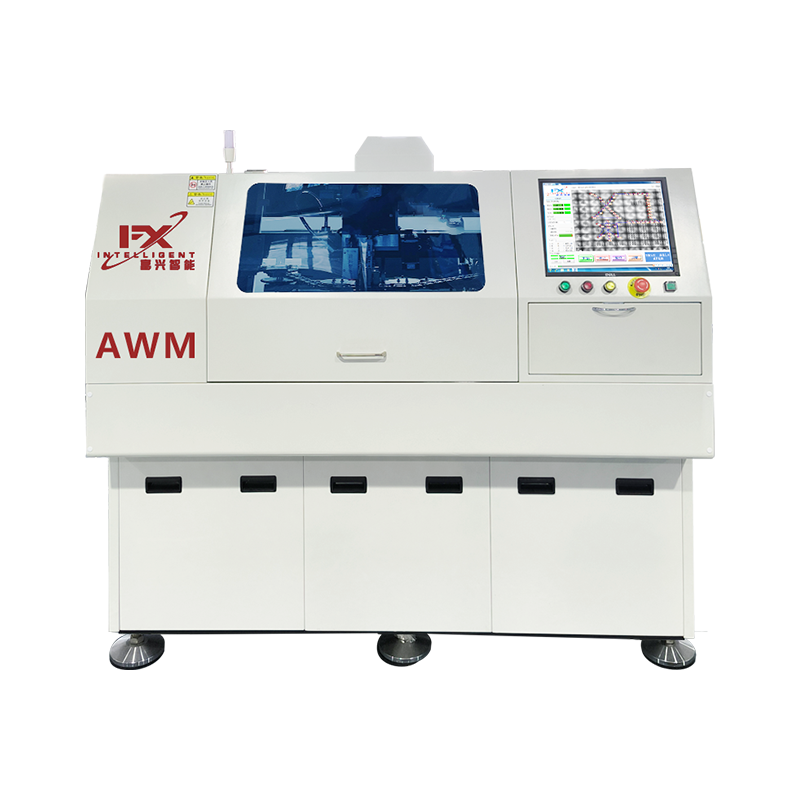

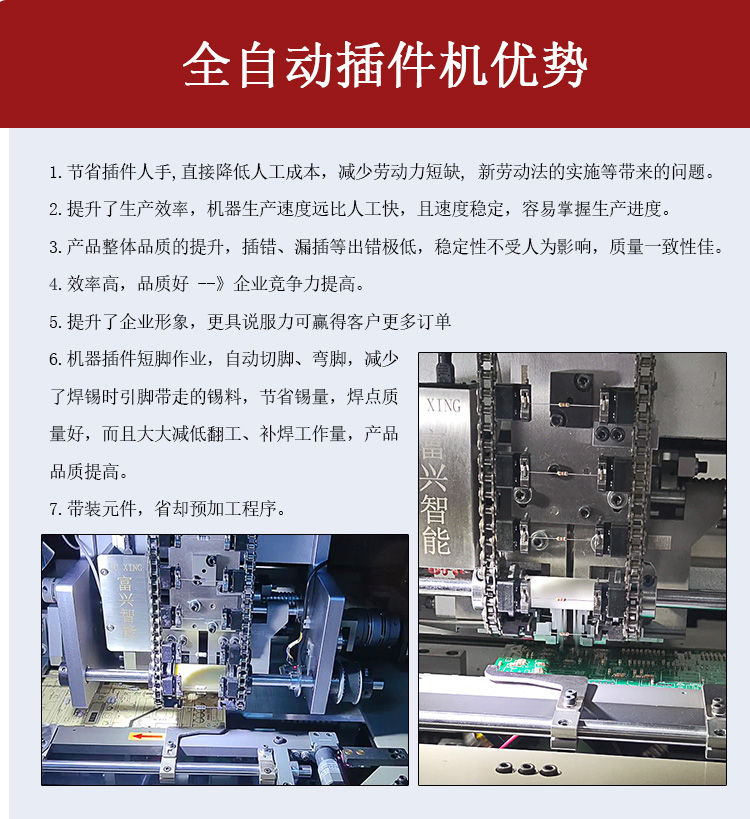

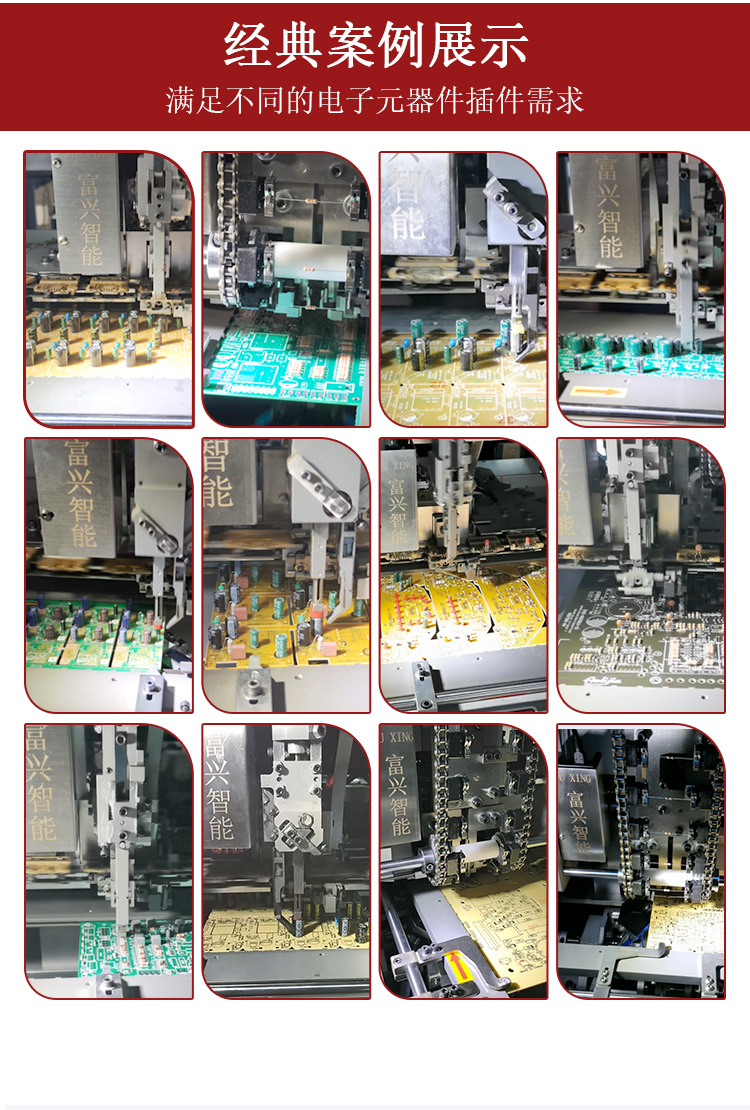

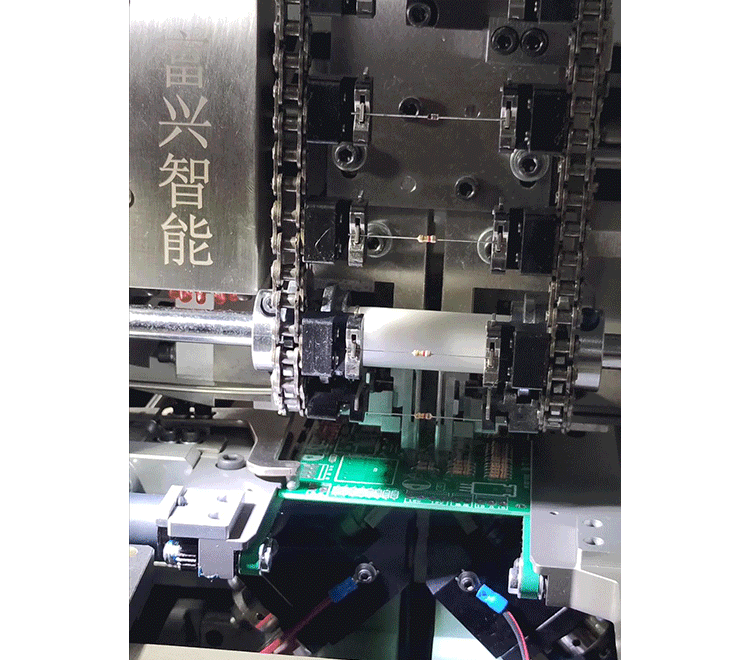

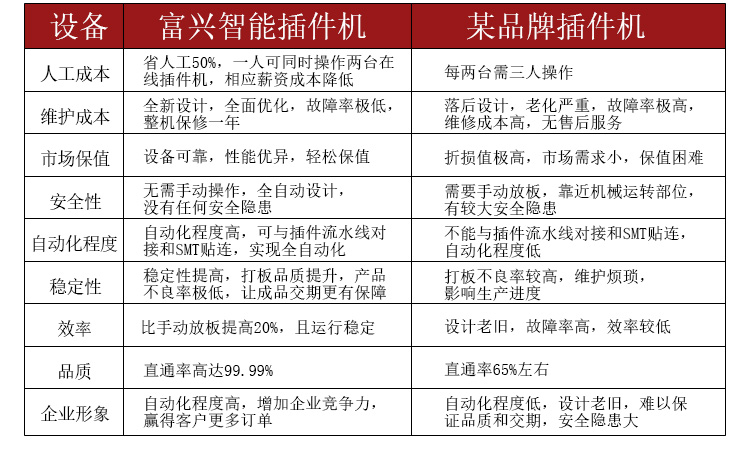

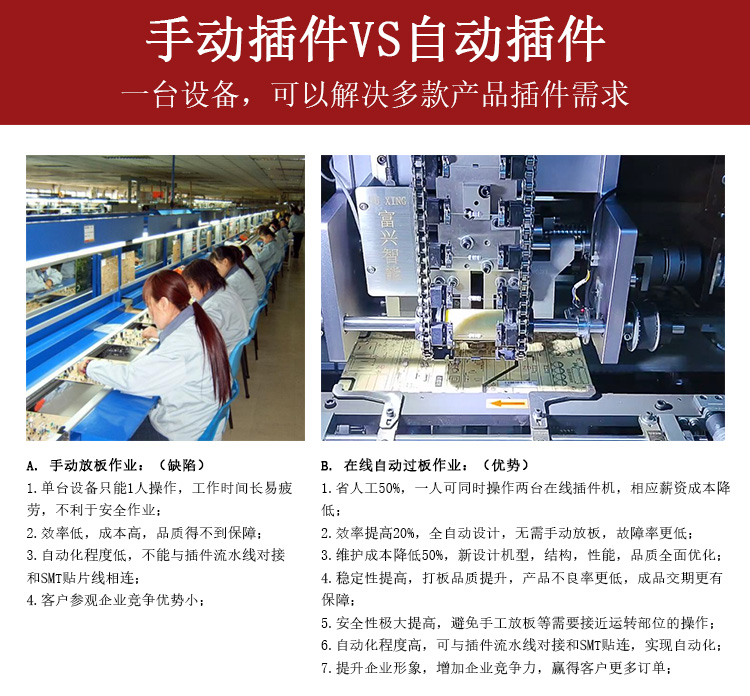

全自动卧式联体插件机AWM

理论速度

0.16秒/点  0.16sec/pcs

插入方向

平行0°，90°，180°，270°   Parallel

元件种类

标准0.6mm线脚、0.4~0.8mm(可选配）、电容、晶体管、二极管、电阻、熔断丝等编带封装料及跳线
Standard 0.6mm, diameter 0.4-0.8mm (optional), capacitor, transistor, diode, resistor, fuse, and other tape packaging materials and jumpers

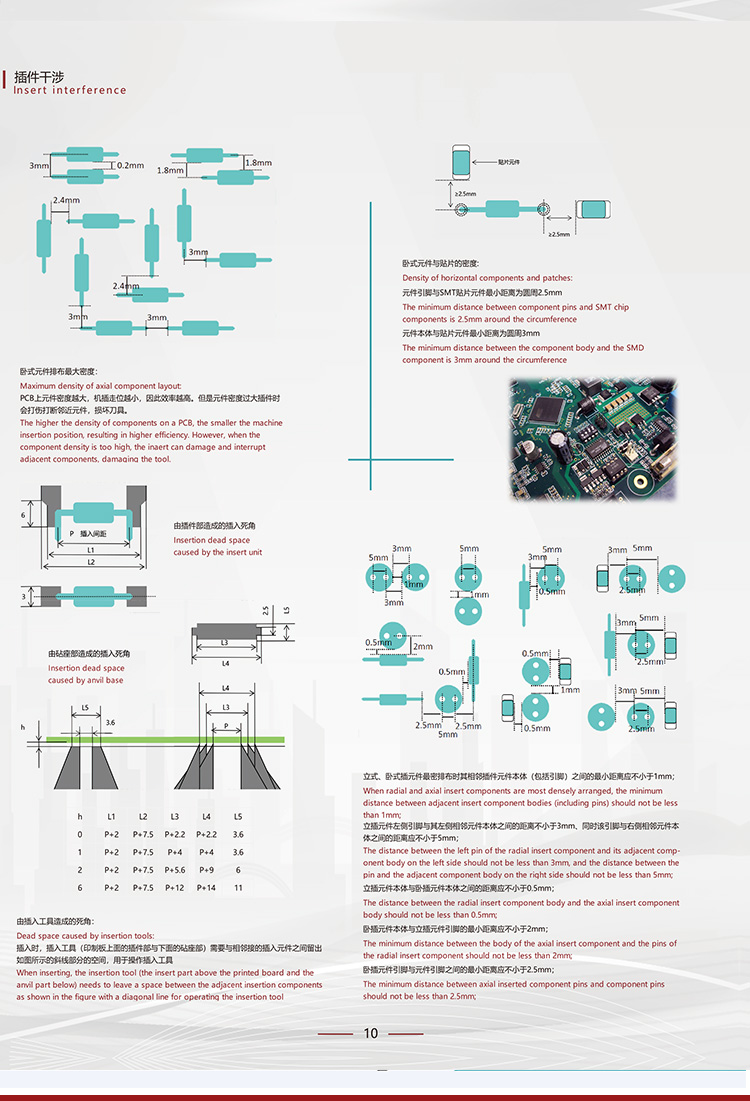

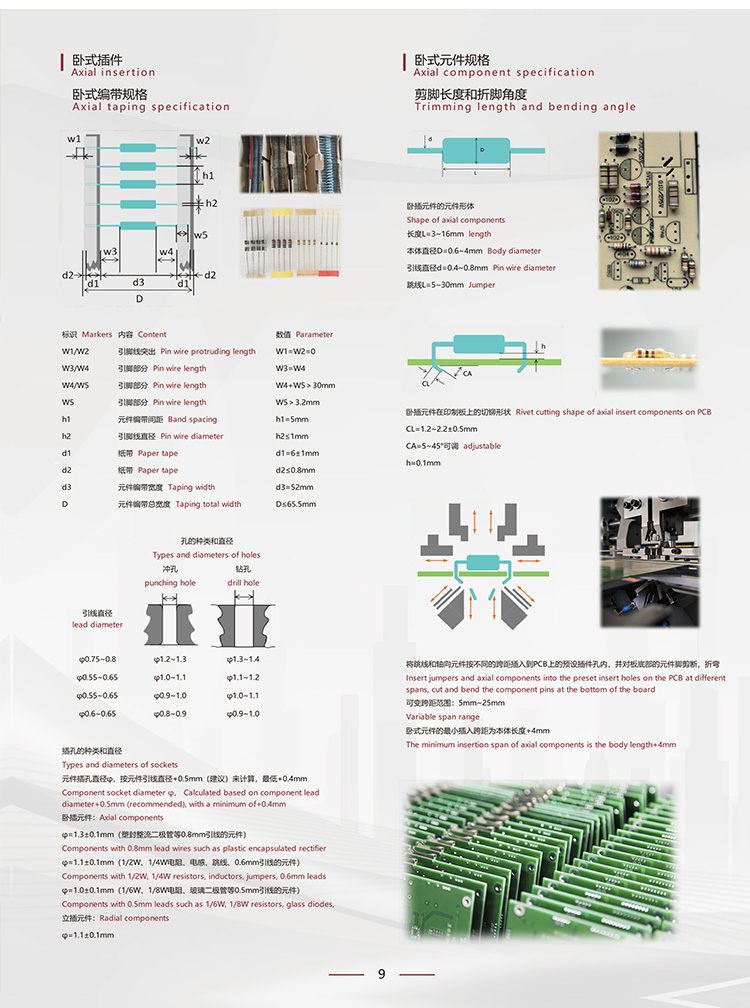

元件规格

元件本体长度：3~16mm  Component body length ，本体直径：0.6~4mm  Body diameter ，引线直径：0.4~0.8mm  Lead diameter

引线跨距

双孔距5~20mm Double hole spacing

元件引线剪角长度

1.2~2.2mm(可调)  Adjustable

元件引线弯角角度

5-45°(可调)  Adjustable

基板尺寸

50*50mm~330*280mm

基板厚度

0.79~2.36mm (标准：1.6mm） 0.79-2.36mm(Standard: 1.6mm)

线路板输送方式

全自动：左→右（标准）或右→左（选配）

Fully automatic: left right (standard) or right left (optional)

基板传送高度

900±20mm

基板传送速度

3 sec/pcs

PCB上下元件可通过高度

上12mm/下8mm  12mm above/8mm below

驱动系统

AC伺服,AC马达  AC servo, AC motors

孔位校正方式

CCD影像视觉系统,多点MARK视觉校正
CCD Image visual systems, multi-point MARK visual correction

底座驱动方式

伺服电机  Servo motor

供料器方式

环球款  Universal

编程方式

离线/在线（快速扫描编程功能）

Offline/Online (Quick scan programming function)

数据输入方式

USB接口输入(EXCEL文档格式)

USB input (EXCEL document-format)

Badmarks识别

具有不良PCB板自动识别功能

Automatic recognition function for defective PCB boards

控制系统

Windows操作系统中英文界面、视窗平台、液晶显示
Windows operating system, Chinese&English interface, platform, LCD display

MES系统

支持MES接口（可选配）

Supporting MES interface(optional）

使用电源/功率

220V,AC（单相）50/60HZ ，1.6KW   Single phase

使用气压/用气量

0.6MPA/0.3立方米/分钟  0.6 mpa / 0.3 m³/ min

主机尺寸

L1806mm×W1456mm×H1806mm

料站尺寸

L1386mm×W972mm×H1298mm (10站式分体料站） 10 feeder station

L1895mm×W972mm×H1298mm (20站式分体料站） 20 feeder station

机器重量

含10站位约1600KG  Approximately 1600kg （with 10 feeders）
