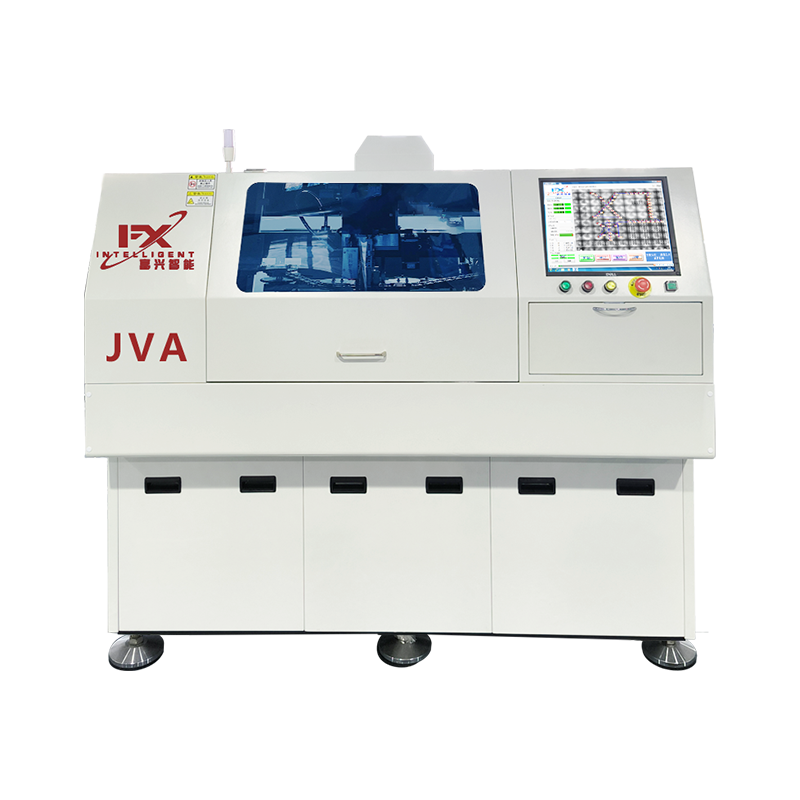

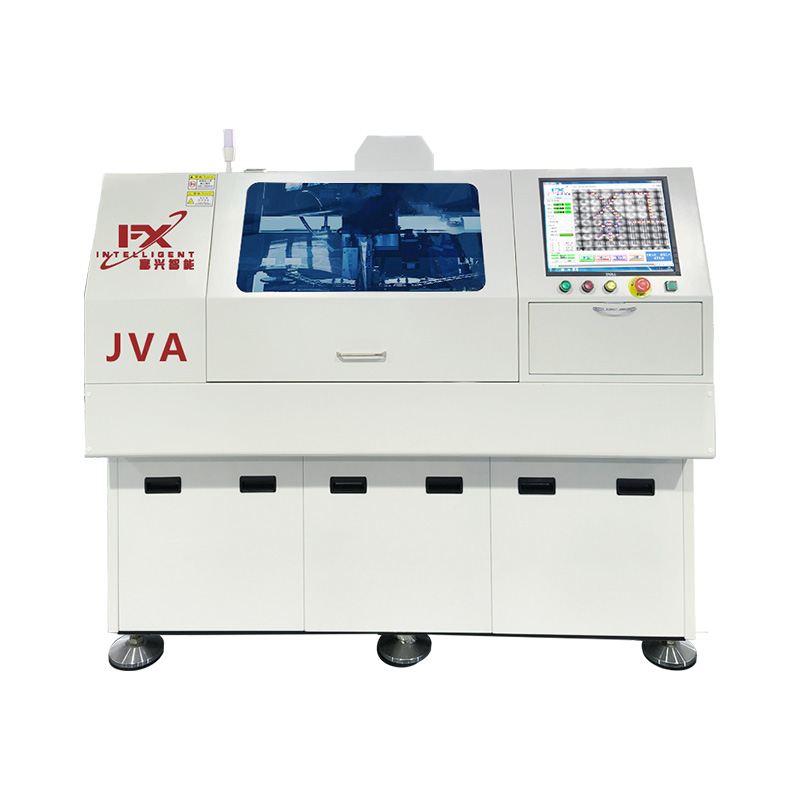

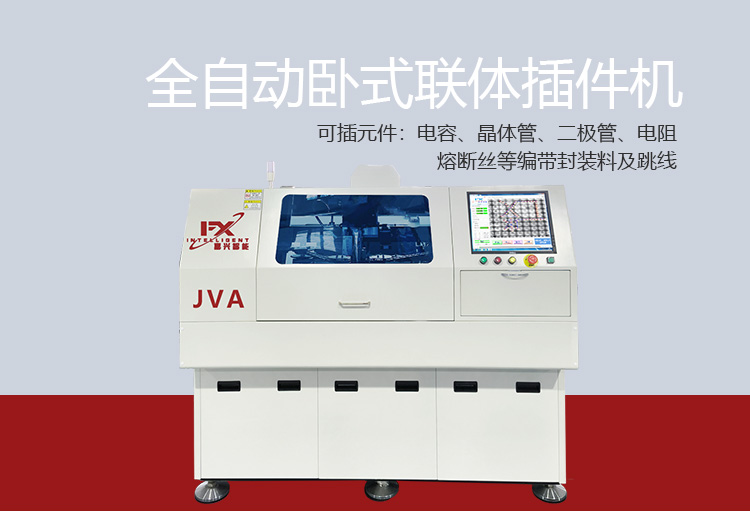

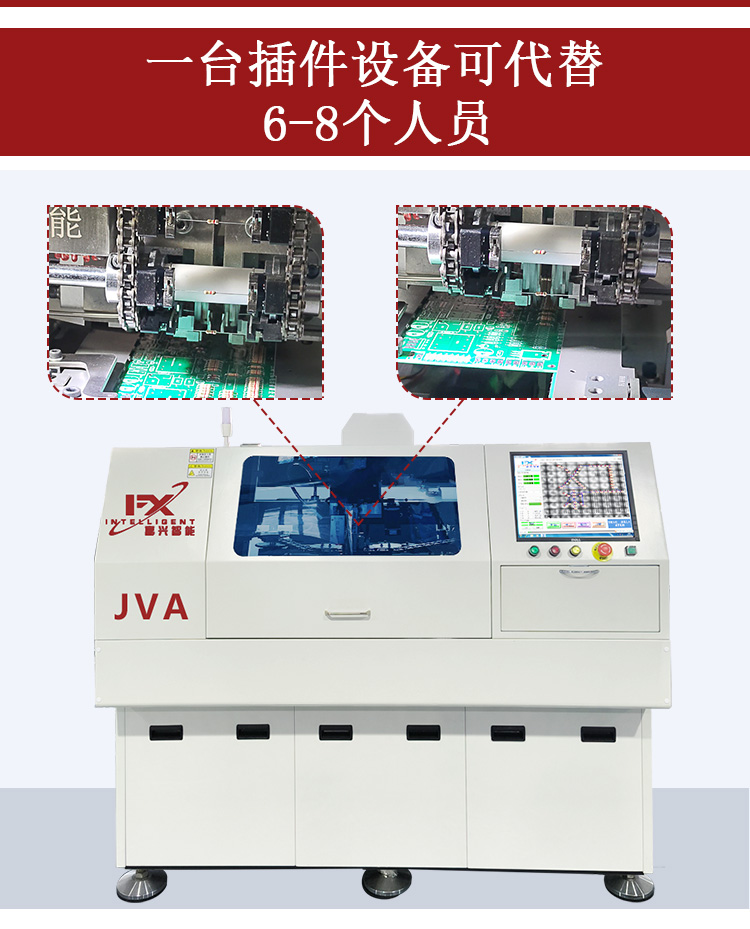

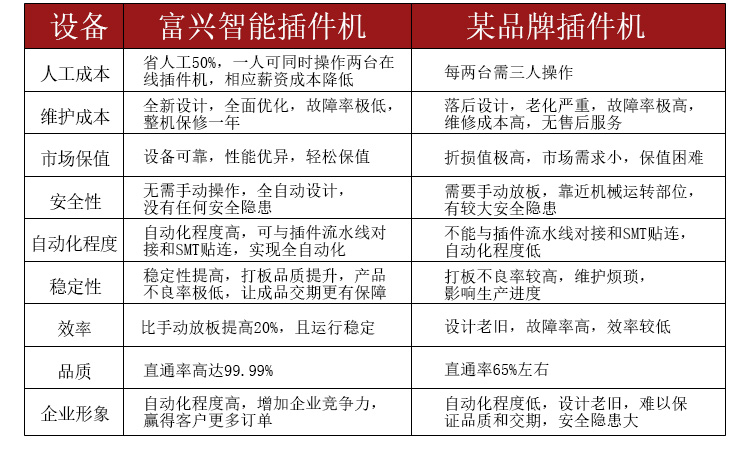

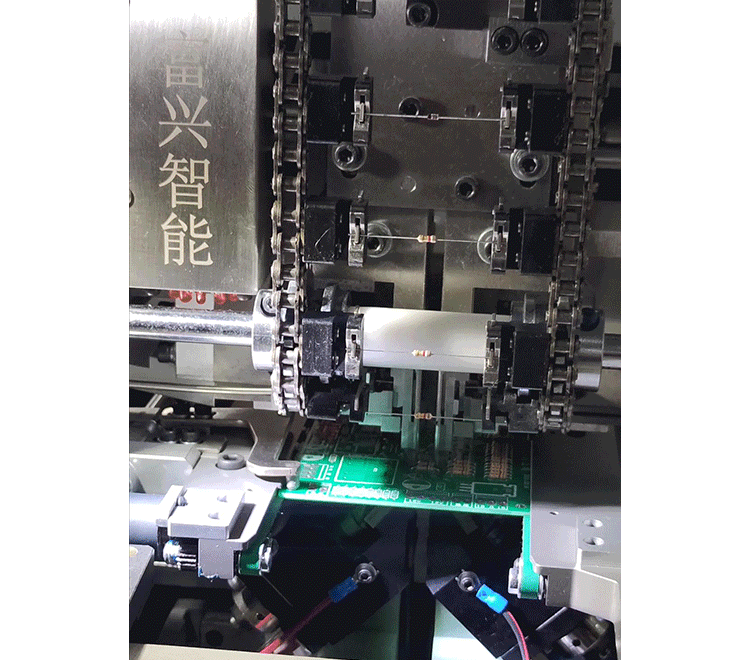

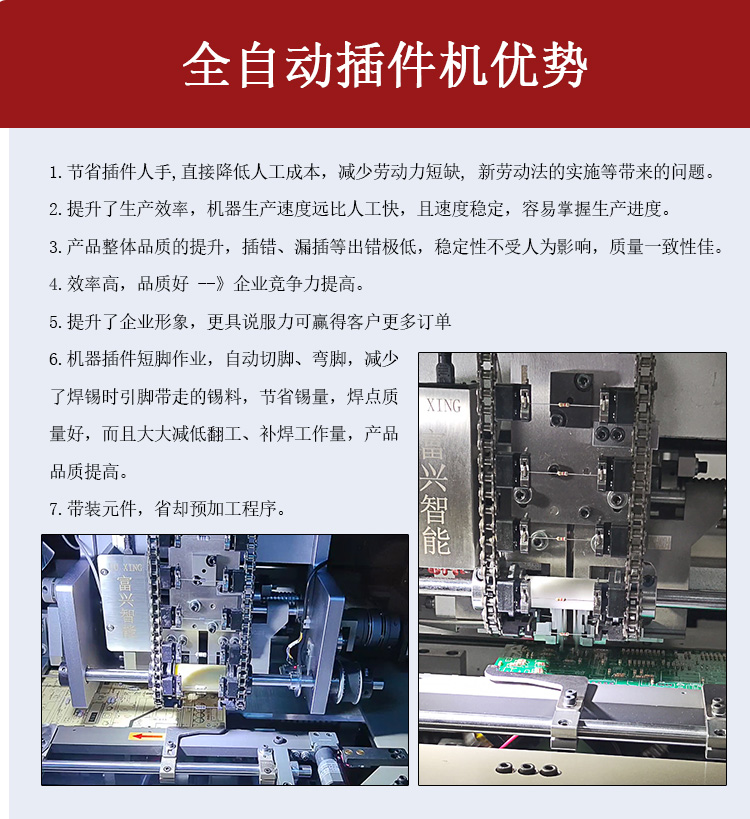

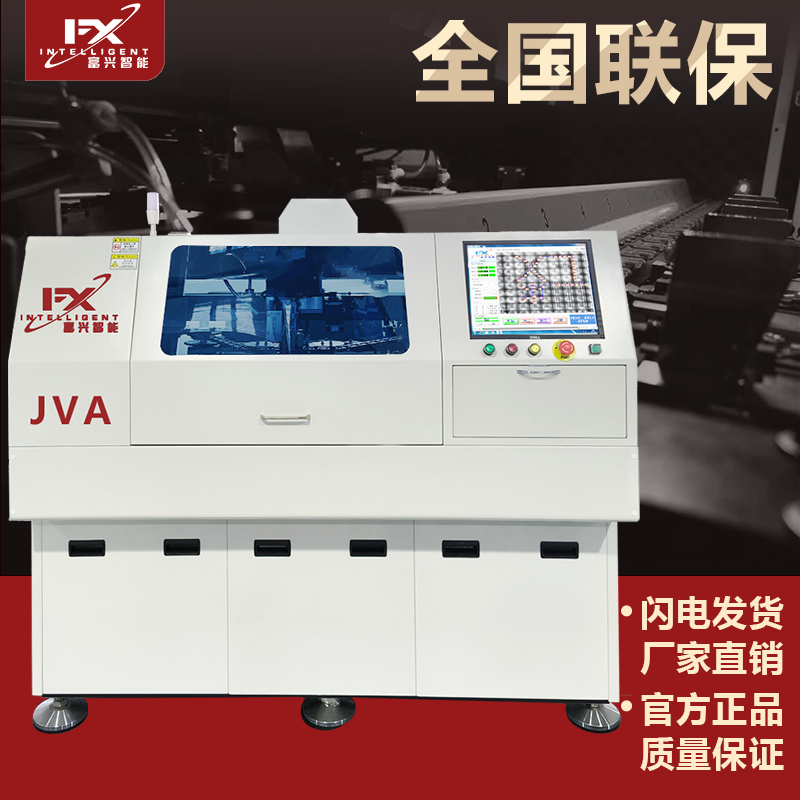

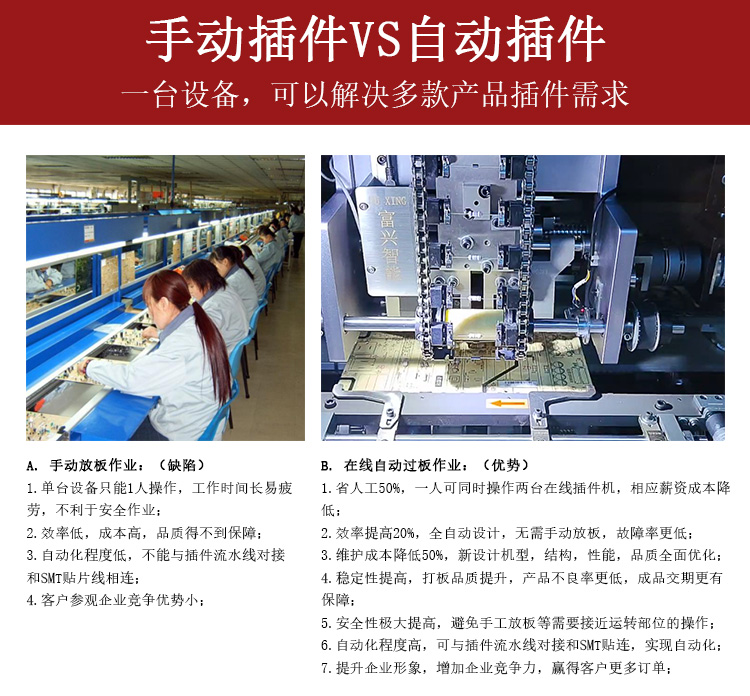

全自动卧式联体插件机JVA

理论速度

Theoretical speed

0.16秒/点  0.16sec/pcs

插入方向

Insertion angle

平行0°，90°，180°，270°   Parallel

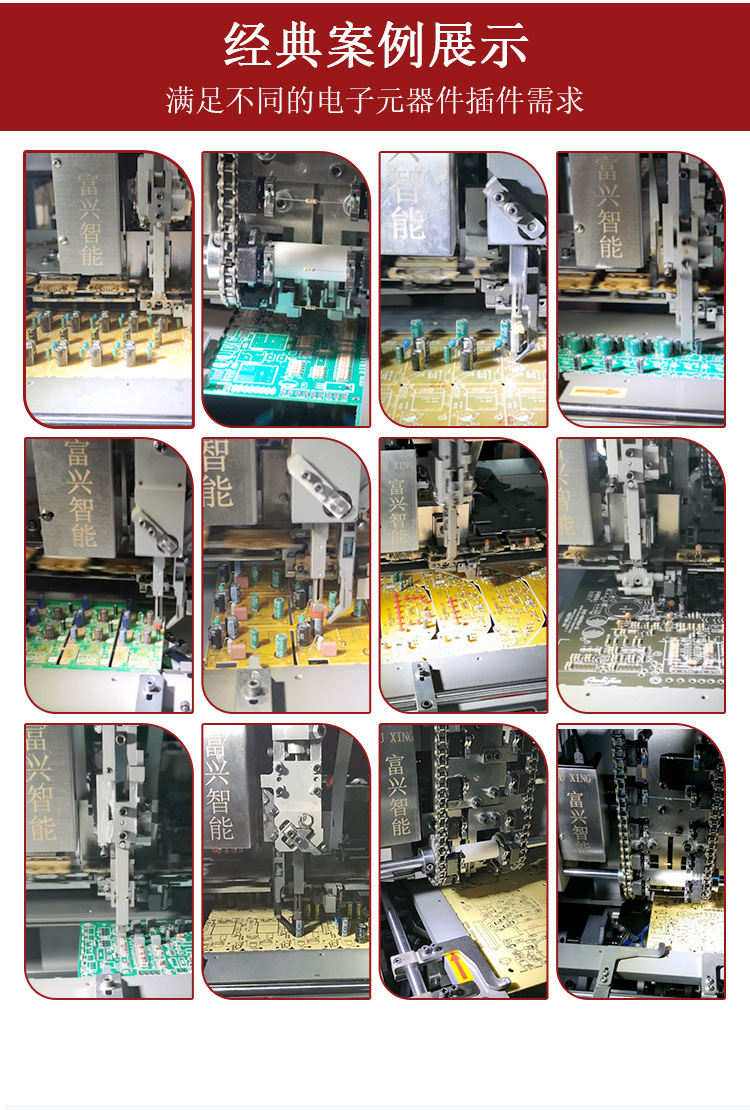

元件种类

Components style

跳线 jumper

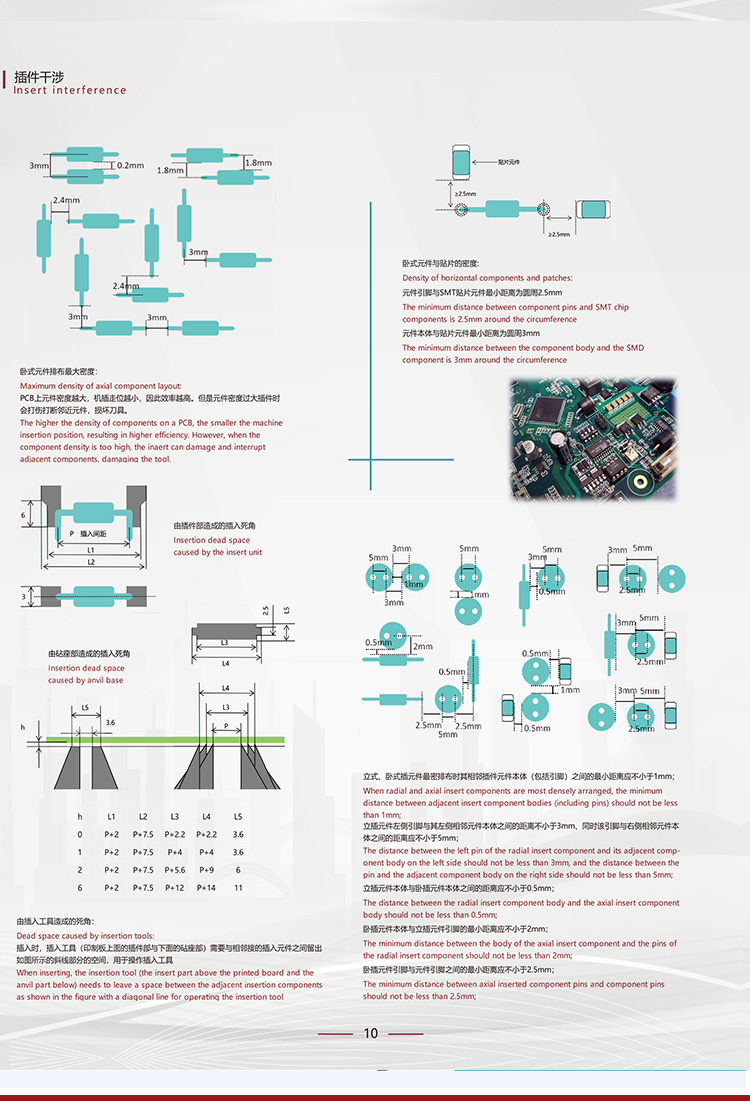

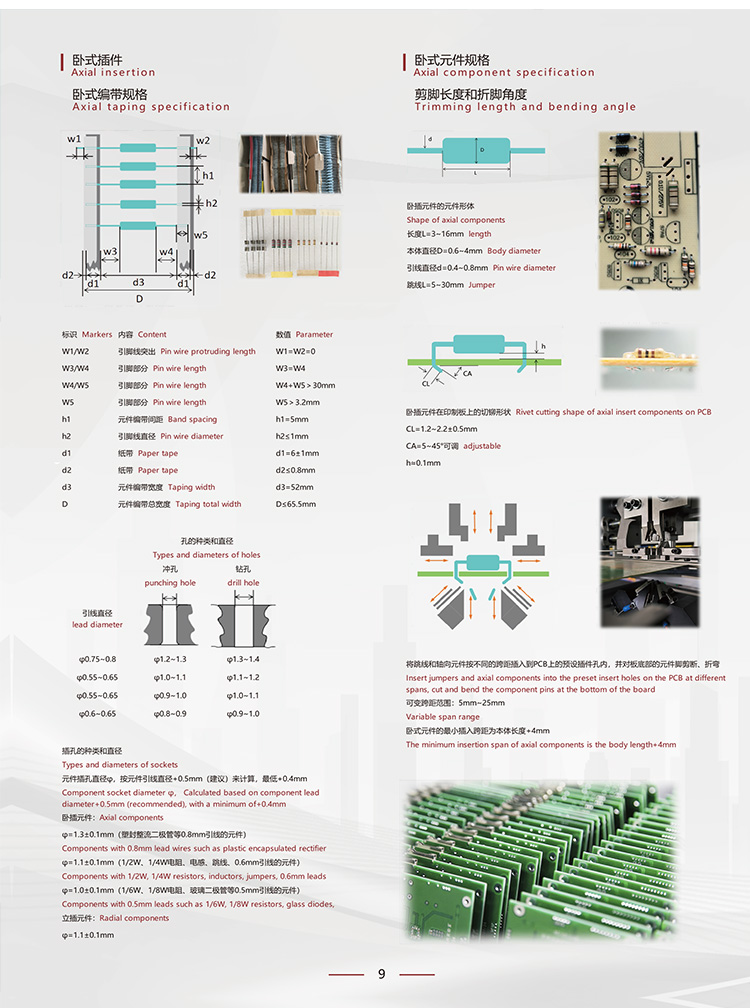

元件规格

Components specifications

引线直径：0.4~0.8mm  Lead diameter

引线跨距

Lead span

专插入跳线5~30mm Specially inserted jumper

元件引线剪角长度

Component lead trimming length

1.2~2.2mm(可调)  Adjustable

元件引线弯角角度

Component lead bending angle

5-45°(可调)  Adjustable

基板尺寸

Substrate size

50*50mm~330*280mm

基板厚度

Substrate thickness

0.79~2.36mm (标准：1.6mm） 0.79-2.36mm(Standard: 1.6mm)

线路板输送方式

Circuit board transportation mode

全自动：左→右（标准）或右→左（选配） Fully automatic: left right (standard) or right left (optional)

基板传送高度

Substrate conveying height

900±20mm

基板传送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通过高度

Components pass through height on PCB

上12mm/下8mm  12mm above/8mm below

驱动系统

Driving system

AC伺服,AC马达  AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像视觉系统,多点MARK视觉校正  CCD Image visual systems, multi-point MARK visual correction

底座驱动方式

Base drive mode

伺服电机  Servo motor

供料器方式

Base drive mode

跳线站  Jumper station

编程方式

Programming method

离线/在线（快速扫描编程功能）  Offline/Online (Quick scan programming function)

数据输入方式

Data input methods

USB接口输入(EXCEL文档格式)  USB input (EXCEL document-format)

Badmarks识别

Identification of defective PCB board

具有不良PCB板自动识别功能  Automatic recognition function for defective PCB boards

控制系统

Control system

Windows操作系统中英文界面、视窗平台、液晶显示
 Windows operating system, Chinese&English interface, platform, LCD display

MES系统

MES system

无  Without this feature

使用电源/功率

Power requirement

220V,AC（单相）50/60HZ ，1.5KW   Single phase

使用气压/用气量

Use air pressure/gas

0.6MPA/0.3立方米/分钟  0.6 mpa / 0.3 m³/ min

设备尺寸

Main machine size

L1800mm×W1500mm×H1810mm

机器重量

Machine weight

约1300KG  Approximately 1300kg
