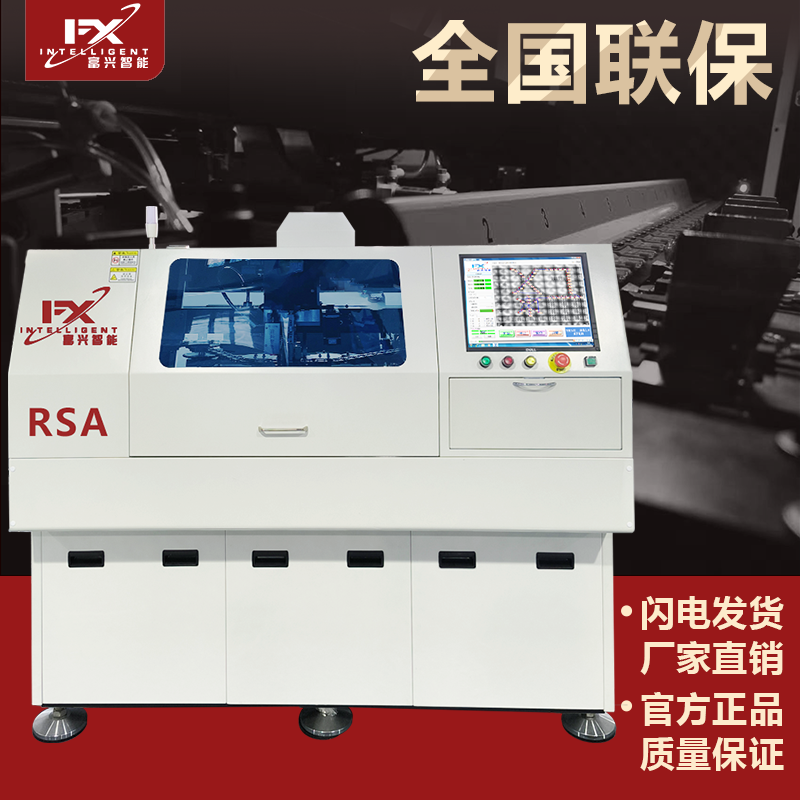

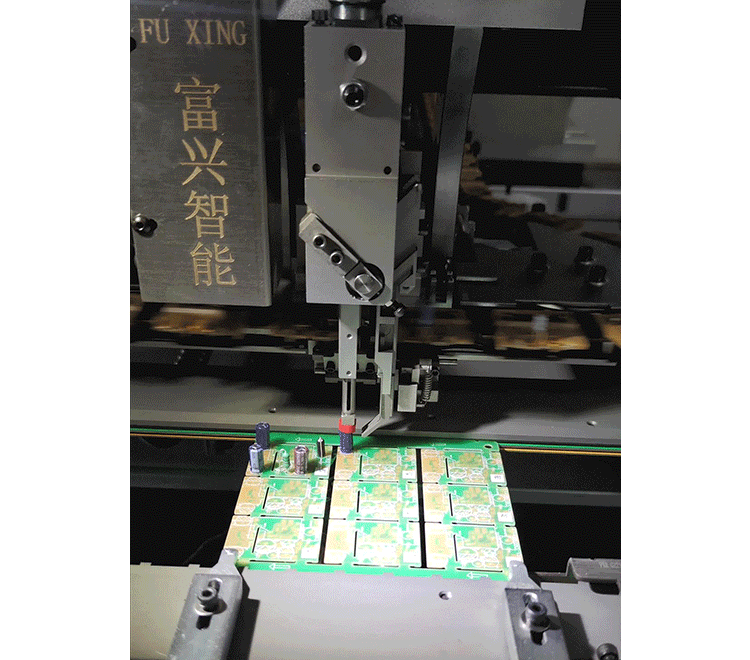

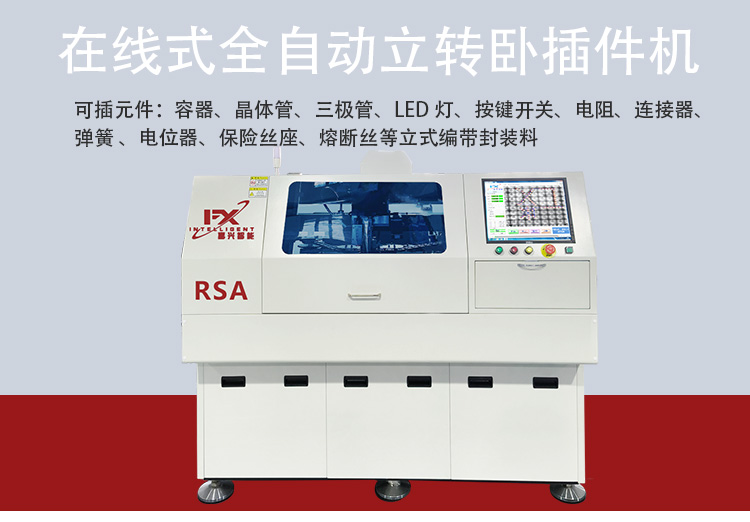

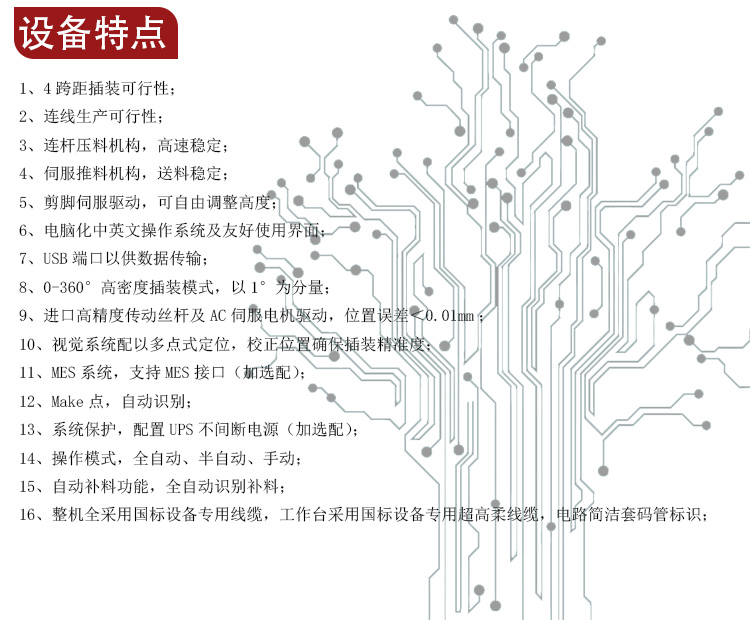

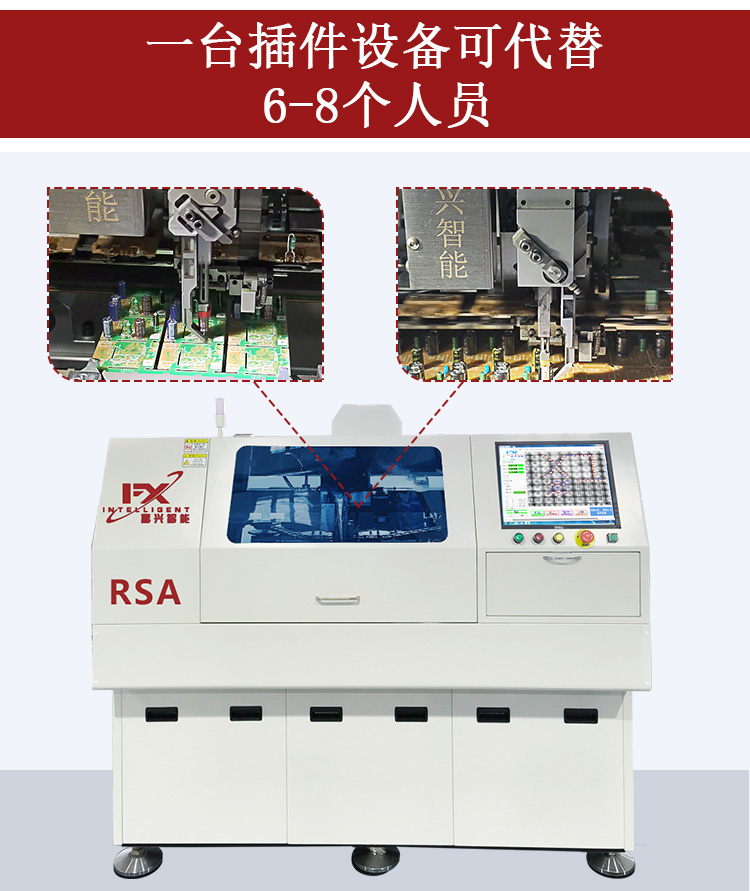

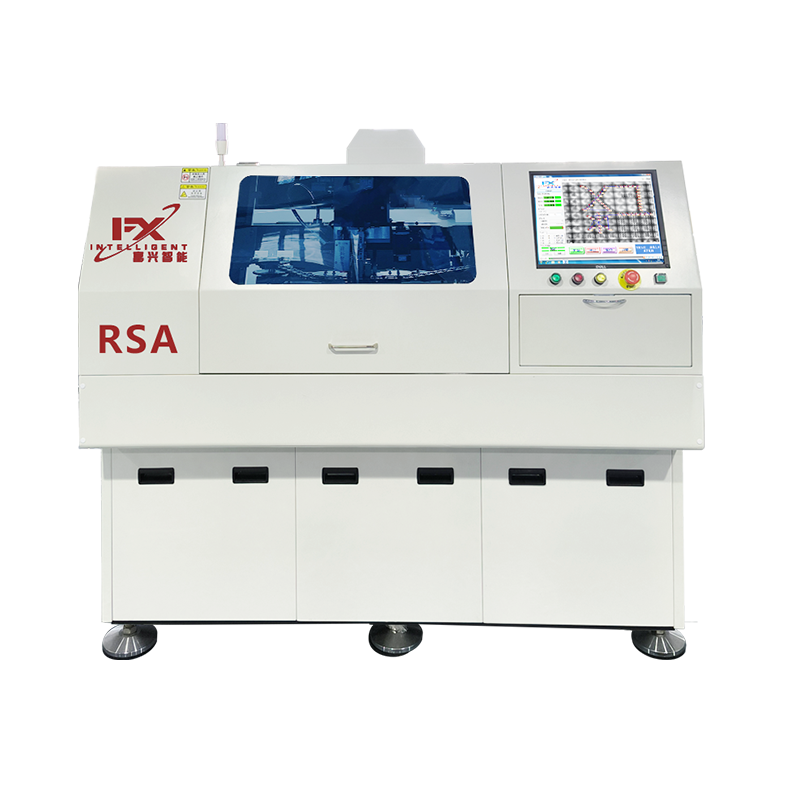

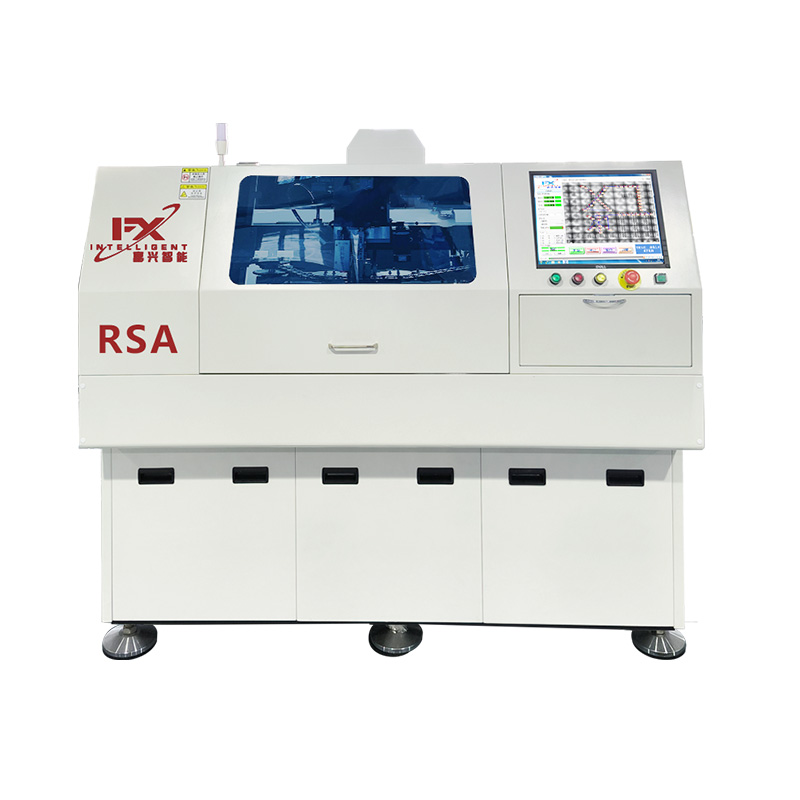

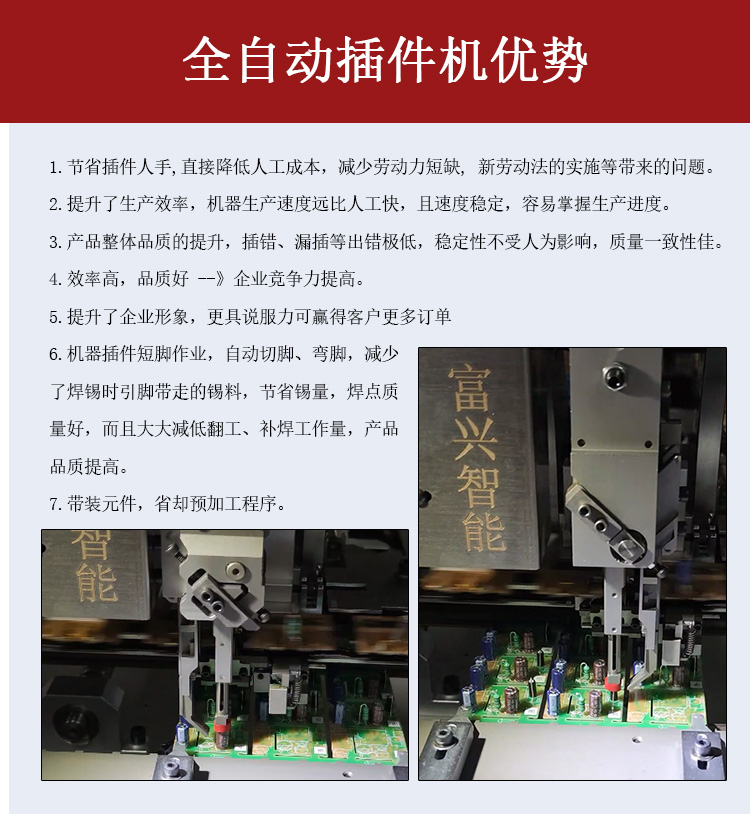

全自动立式插件机RSA

理论速度

Theoretical speed

0.2秒/点  0.2sec/pcs

插入方向

Insertion angle

标准：-90°~+90°，360°可选，增量为1°

Standard: -90 °~+90 °, 360 ° optional, in increments of 1 °

元件种类

Components style

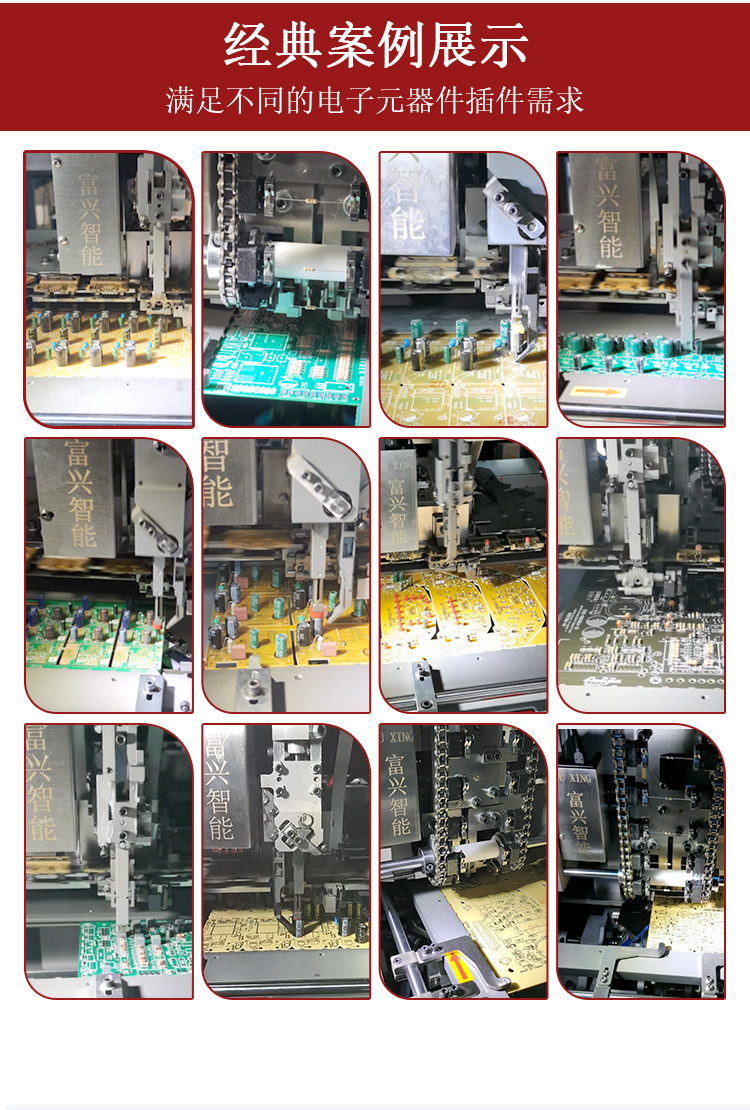

电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、弹簧 、电位器、保险丝座、熔断丝等立式编带封装料,纸带孔距12.7/15.0mm

Vertical tape packaging materials such as capacitors, transistors, LED lights, key switches, resistors, connectors, springs, potentiometers, fuse holders, fuse links, etc., with hole spacing of 12.7mm/15.0mm

元件规格

Components specifications

最大高度为23mm，最大直径为13mm(可定制）
Maximum height is 23mm, maximum diameter is 13mm (customizable)

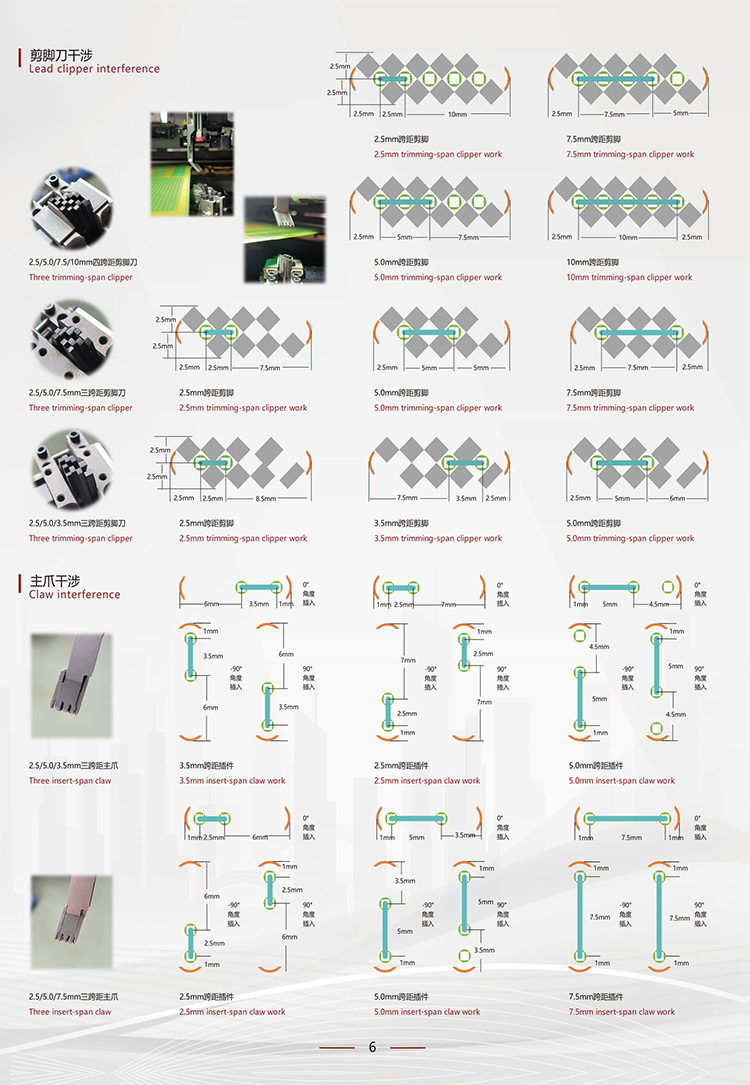

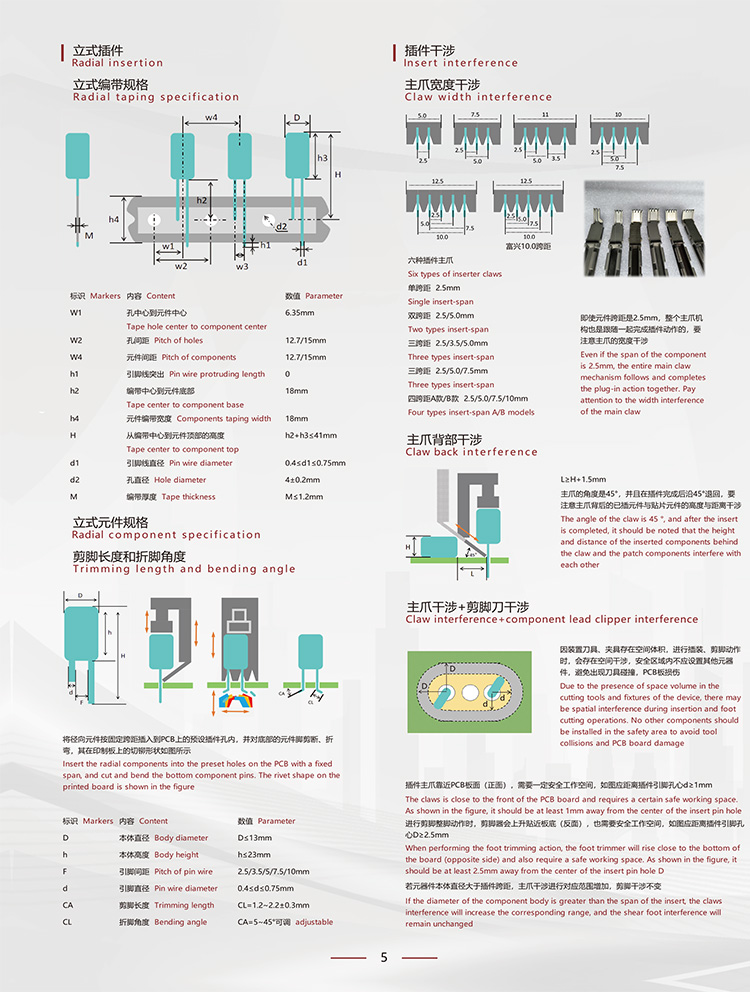

引线跨距

Lead span

双间距2.5/ 3.5/5.0/7.5/10.0mm(可选配）
Double spacing 2.5/3.5/ 5.0/7.5/10.0mm（optional）

元件引线剪角长度

Component lead trimming length

1.2~2.2mm(可调)  adjustable

元件引线弯角角度

Component lead bending angle

5-45°(可调)  adjustable

基板尺寸

Substrate size

50*50mm~400*280mm

基板厚度

Substrate thickness

0.79~2.36mm (标准：1.6mm）
0.79-2.36mm(Standard: 1.6mm)

线路板输送方式

Circuit board transportation mode

全自动：左→右（标准）或右→左（选配）
Fully automatic: left right (standard) or right left (optional)

基板传送高度

Substrate conveying height

900±20mm

基板传送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通过高度

Components pass through height on PCB

上23mm/下8mm  23mm above/8mm below

驱动系统

Driving system

AC伺服,AC马达  AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像视觉系统,多点MARK视觉校正  CCD Image visual systems, multi-point MARK visual correction

底座驱动方式

Base drive mode

电磁阀+精密气缸
Imported solenoid valve+precision cylinder

CTA送料方式

CTA feeding method

电磁阀+精密气缸
Imported solenoid valve+precision cylinder

编程方式

Programming method

离线/在线（快速扫描编程功能）
Offline/Online (Quick scan programming function)

数据输入方式

Data input methods

USB接口输入(EXCEL文档格式)  USB input (EXCEL document-format)

不良PCB板识别

Identification of defective PCB board

具有不良PCB板自动识别功能
Automatic recognition function for defective PCB boards

防漏件系统

Leak proof component system

自动识别补料
Automatic identification of replenishment materials

控制系统

Control system

Windows操作系统中英文界面、视窗平台、液晶显示
Windows operating system, Chinese&English interface, platform, LCD display

MES系统

MES system

支持MES接口（可选配）
Supporting MES interface（ optional）

使用电源/功率

Power requirement

220V,AC（单相）50/60HZ ，1.5KW   Single phase

使用气压/用气量

Use air pressure/gas

0.6MPA/0.3立方米/分钟  0.6 mpa / 0.3 m³/ min

主机尺寸

Main machine size

L1700mm×W1350mm×H1785mm

料站尺寸

Feeder station size

L1235mm×W1420mm×H1170mm(10站式分体料站）
10 feeder station

L1739mm×W1420mm×H1170mm(20站式分体料站）
20 feeder station

机器重量

Machine weight

含10站位约1600KG
Approximately 1600kg （with 10 feeders）
